4、双碱法脱硫+湿法催化脱硝工程
作者:admin   发布日期:2013-8-13 15:05:53   点击:4134

小型锅炉、链条锅、手烧锅炉、取暖锅炉、工厂小型锅炉、燃气锅炉、燃煤锅炉等专用型:脱硫除尘器点击进入

一、双碱法脱硫+湿法催化脱硝简介

双碱法烟气脱硫技术是为了克服石灰石石灰法容易结垢的缺点而发展起来的。传统的石灰石/石灰—石膏法烟气脱硫工艺采用钙基脱硫剂吸收二氧化硫后生成的亚硫酸钙、硫酸钙,由于其溶解度较小,易在脱硫塔内及管道内形成结垢、堵塞现象。结垢堵塞问题严重影响脱硫系统的正常运行,更甚者严重影响锅炉系统的正常运行。为了尽量避免用钙基脱硫剂的不利因素,钙法脱硫工艺大都需要配备相应的强制氧化系统(曝气系统),从而增加初投资及运行费用,用廉价的脱硫剂而易造成结垢堵塞问题,单纯采用钠基脱硫剂运行费用太高而且脱硫产物不易处理,二者矛盾相互凸现,双碱法烟气脱硫工艺应运而生,该工艺较好的解决了上述矛盾问题。
随着我国对环境保护的日益重视,烟气脱硝系统应用也逐渐展开,目前电站烟气脱硝系统主要采用的是选择性催化还原(Selective Catalytic Reduction)烟气脱硝工艺,因本工艺系统复杂、投资大、运行成本高,因此其应用受到了一定的限制,尤其一些中小型企业,更是没有能力上SCR脱硝装置,针对这种情况,我公司与知名院校共同开发出湿法脱硝净化装置,可有效地治理氮氧化物,并具有投资小、占地少、运行管理方便、运行费用低等特点。
二、双碱法脱硫工艺
  双碱法是采用钠基脱硫剂进行塔内脱硫,由于钠基脱硫剂碱性强,吸收二氧化硫后反应产物溶解度大,不会造成过饱和结晶,造成结垢堵塞问题。另一方面脱硫产物被排入再生池内用氢氧化钙进行还原再生,再生出的钠基脱硫剂再被打回脱硫塔循环使用,双碱法脱硫工艺大大降低了投资及运行费用。
    钠碱双碱法脱硫技术是以Na2CO3或NaOH溶液为其中一碱吸收烟气中的有害气体,然后再用石灰或石灰石作其中二碱处理吸收烟气中有害物质后的吸收液,对吸收液进行再生,再生后的吸收液送回吸收塔循环使用。双碱法烟气脱硫工艺同石灰石/石灰等其他湿法脱硫反应机理类似,具体反应方程式如下:
各步反应如下:
1、吸收反应:在吸收塔内吸收SO2
用NaOH吸收   2NaOH + SO2 → Na2SO3 + H2O
用Na2CO3吸收  Na2CO3 + SO2 → Na2SO3 + CO2
用Na2SO3吸收  Na2SO3 + SO2 + H2O → 2NaHSO3
该过程中由于是用钠碱作为吸收液,因此系统不会生成沉淀性结垢。此过程的主要副反应为氧化反应,生成Na2SO4。
             2Na2SO3 + O2 → 2Na2SO4
2、再生反应
将吸收了SO2的吸收液送至石灰反应器,用石灰料浆对吸收液进行再生和固体副产品的析出。以钠盐作为脱硫剂,用石灰或石灰石对吸收剂再生,则在反应器中会进行下面的反应。
用石灰再生:CaO+H2O =Ca(OH)2
Ca(OH)2+ Na2SO3+ 1/2 H2O=2NaOH+ CaSO3•1/2 H2O
2NaHSO3+ Ca(OH)2=Na2SO3+ CaSO3•1/2 H2O  + 1/2 H2O
再生后所得的NaOH溶液送回吸收液系统使用,所得的半水亚硫酸钙经氧化,可制成石膏(CaSO4•2H2O)。
3、钠碱双碱法吸收、再生工艺流程:
烟气经脱硫塔净化吸收后由烟囱排放,SO2与其中一碱NaOH生成Na2SO3,继续吸收SO2时,吸收剂中的Na2SO3吸收SO2后转化为NaHSO3,这时须在中和槽中用Ca(OH)2或CaCO3进行还原处理,生成Na2SO3和不溶性的半水亚硫酸钙。半水亚硫酸钙在沉降池沉积,上清液返回吸收系统,沉积的半水亚硫酸钙堆积到一定程度后集中处理,也可经氧化后制成石膏或作为无害物抛弃填埋。再生后所得到的NaOH和NaSO3都对烟气中的有害物质有较好的吸收作用,可送回吸收系统循环使用。
4、、控制系统:
 a. 水位自动控制、b.PH值自动控制、c. 石膏浆液浓度控制、d.石灰乳及碱液浓度控制等
上述配置的目的是为了达到既优化生产工艺,又保证锅炉的正常运行,实现系统的自动运行,同时也可有效的达到烟气净化的效果和目的。
三、双碱法脱硫工艺特点
双碱法烟气脱硫技术克服了石灰石—石膏法容易结垢的缺点。传统的石灰石/石灰—石膏法烟气脱硫工艺采用钙基脱硫剂吸收二氧化硫后生成的亚硫酸钙、硫酸钙,由于其溶解度较小,易在脱硫塔内及管道内形成结垢、堵塞现象。结垢堵塞问题严重影响脱硫系统的正常运行,更甚者严重影响锅炉系统的正常运行。为了尽量避免用钙基脱硫剂的不利因素,钙法脱硫工艺大都需要配备相应的强制氧化系统(曝气系统),从而增加初投资及运行费用,用廉价的脱硫剂而易造成结垢堵塞问题,单纯采用钠基脱硫剂运行费用太高而且脱硫产物不易处理,二者矛盾相互凸现,双碱法烟气脱硫工艺应运而生,该工艺较好的解决了上述矛盾问题。
与石灰石或石灰-石膏法湿法脱硫工艺相比,双碱法具有以下优点:
(1)用NaOH脱硫,循环水基本上是NaOH的水溶液,在循环过程中对水泵、管道、设备均无腐蚀与堵塞现象,便于设备运行与保养;
(2)吸收剂的再生和脱硫渣的沉淀发生在塔外,这样避免了塔内堵塞和磨损,提高了运行的可靠性,降低了操作费用;同时可以选择用板式塔、填料塔或空塔均可,使系统更紧凑,且可提高脱硫效率;
(3)钠基吸收液吸收SO2速度快,故可用较小的液气比,达到较高的脱硫效率;
(4)湿式双碱法脱硫是一种低成本的脱硫方法。本工艺由于消耗的是石灰,与使用氧化镁、氨水相比,运行成本较低
(5)解决二次污染的问题
    采用氢氧化钠作为脱硫剂,在脱硫塔内吸收二氧化硫反应速率快,脱硫效率高,但脱硫的产物Na2SO4很难进行处理,易造成严重的二次污染问题。采用双碱法烟气脱硫工艺,用氢氧化钠吸收二氧化硫后的产物用石灰来再生,只有少量的Na2SO4被带入石膏浆液中,这些掺杂了少量Na2SO4的石膏浆液用泵打入旋流分离器中进行固液分离,分离的大量的含水率较低的固体残渣被打到渣场进行堆放,溶液流回再生池继续使用,因此不会造成二次污染。
双碱法脱硫技术是国内外运用的成熟技术,是一种特别适合中小型锅炉烟气脱硫技术,具有广泛的市场前景。
 四、湿法催化脱硝净化工艺说明
湿法脱硝净化工艺是由俄罗斯门捷列夫化学工艺学院等单位联合开发,可以采用湿法去除NOX, 该工艺操作采用的吸收液PH值为中性.对设备无腐蚀作用, NOX的脱除率与烟气浓度无关。
该工艺采用一定比例的次氯酸钠、双氧水、高锰酸钾、硝酸等强氧化剂作为催化剂,将一氧化氮催化成为二氧化氮,并采用还原剂将氮氧化物转换为对环境无毒无害的产物,可以直接排放到大气中。
反应如下:
2NO+ O 2→ 2N O2
实践表明,该工艺具有脱硝效率高,投资低,操作简单等优点,具体如下:
①此脱硝工艺不像SCR选择性催化还原法一样设备庞大、运行费用高;具有简便易行、效果显著的特点。
② 投资和运行费用低,方便管理。
③无二次污染产生。
④结构紧凑,占地少,操作简便,造型美观;
⑤塔体独特的结构设计及工艺控制,使塔内件和管线不会产生堵塞现象。
⑥适用于各种锅炉烟气脱硝。

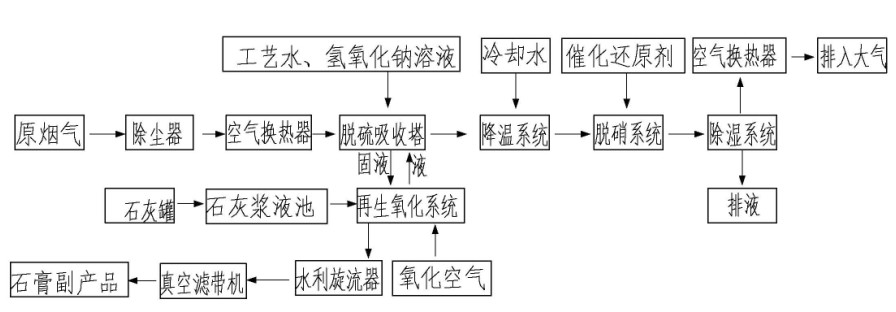

五、双碱法脱硫+湿法催化脱硝工艺组成
双碱法脱硫+湿法催化脱硝工艺,整套系统由以下子系统组成:
石灰石浆液制备系统
石膏脱水系统
SO2吸收系统
脱硫剂氧化再生循环系统
脱硫石膏提取与利用
烟气系统
余热回收装置
湿法催化脱硝系统
防腐及保温

 七、双碱法脱硫+湿法催化脱硝工艺选型说明

为了使工程设计人员精确合理设计选型工程各项配置,请用户方提供锅炉及燃料的相关数据。我方设计人员将根据用户提供的数据做科学而精确设计。

 八、双碱法脱硫+湿法催化脱硝工艺使用领域

燃料燃烧是大气环境中二氧化硫、氮氧化物、烟尘等污染物的主要来源。从煤的消耗量来看:煤炭在我国能源消费中的比例保持在70%左右,从煤的使用方式上看:煤炭消费量的80%直接用于燃烧,其中锅炉燃煤的燃煤量占煤炭消耗量的80%以上,本工艺主要应用于燃煤、燃油的锅炉烟气处理工程,特别对于中小型锅炉,采用此工艺居多
