1、脱硫塔
作者:admin   发布日期:2015-4-12 9:24:02   点击:605

小型锅炉、链条锅炉、手烧锅炉、取暖锅炉、工厂小型锅炉、燃气锅炉、

燃煤锅炉等专用型:脱硫除尘器点击进入

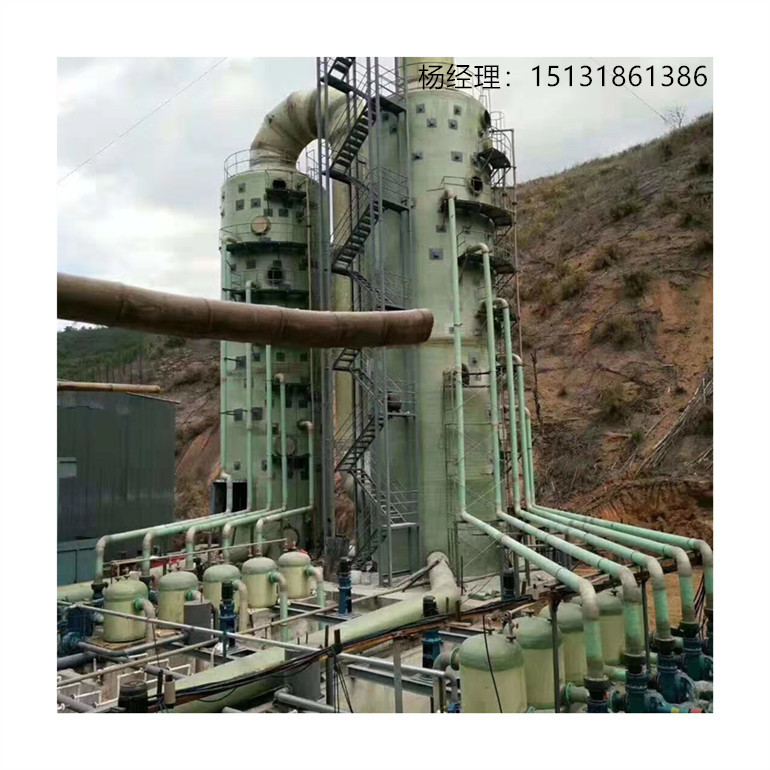

一、        脱硫塔简介
脱硫塔为烟气脱硫系统中的重要装置,是脱硫反应的场所,湿法脱硫吸收塔按吸收剂种类分类有石膏法、双碱法、氨法、镁法等;按塔内不同的气液接触方式,可分为喷淋塔、填料塔、鼓泡塔和液柱吸收塔等,其中喷淋塔具有效率高、阻力小、利用率高等优点,本法可采用以上不同的吸收剂,实现同样的脱硫效果。目前,喷淋塔是湿法脱硫工艺中的主要塔型。我公司根据设计理论及实践经验,可设计生产多种材质的脱硫塔,塔体可采用:玻璃钢、碳钢衬玻璃磷片、不锈钢等材质,塔内无填料,采用雾化喷嘴使循环液完全雾化,与含硫气体充分完全接触反应,脱硫效果佳。
二、塔组成及工艺
脱硫塔由塔体、气体分布器、液体分布器、液体再分布环、喷淋装置(含专用喷头)、除雾器及冲洗系统、仪表等组成。其反应机理如下:
石膏法:
2CaCO3+H2O+2SO2=2CaSO3•1/2H2O+2CO2
 2CaSO3•1/2H2O+O2+3H2O=2CaSO4•2H2O
双碱法用NaOH吸收:
 2NaOH + SO2=Na2SO3 + H2O
 Ca(OH)2+ Na2SO3+ 1/2 H2O=2NaOH+ CaSO3•1/2 H2O
2CaSO3•1/2H2O+O2+3H2O=2CaSO4•2H2O
氨法:
SO2+2NH3+H2O=(NH4)2SO3
    (NH4)2SO3+SO2+H2O=2NH4HSO3
    NH4HSO3+NH3=(NH4)2SO3
2(NH4)2SO3+O2=2(NH4)2SO4
三、工作原理
烟气进入脱硫塔,经气体分布器均匀向上升起,并与向下喷淋的脱硫塔洗涤液以逆流式洗涤,气液充分接触吸收SO2。脱硫塔采用雾化喷嘴式喷淋,由于喷嘴的雾化作用,分裂成无数小直径的液滴,其总表面积扩大数千倍,使气液得以充分接触,气液相接触面积越大,两相传质反应效率越高,除去SO2的净烟气排出塔外。在脱硫塔顶部装有除雾器,经除雾器折流板碰撞作用,烟气携带的烟尘和其它水滴、固体颗粒被除雾器捕获分离。除雾器设置定期冲洗装置,防止除雾器堵塞。
由于循环液喷淋系统喷淋时容易在吸收塔壁面附近集聚,使循环液发生分布不均现象,使靠近塔壁的烟气脱硫效率远低于塔中的脱硫效率,采用液体再分布环成功地解决了这一问题。
四、 性能特点
1、脱硫塔为喷淋空塔,阻力小、管理维护方便,可靠性高。
2、脱硫塔为高烟气流速设计,传质好,占地少。
3、吸收塔入口设置遮檐,防止浆液进入烟道,避免结垢。
4、浆液采用多层逆流喷淋,喷淋覆盖率高。
5、喷嘴为大孔径无堵塞型,解决了喷嘴的易堵塞问题。
五、        使用领域
本塔可应用于所有燃煤锅炉烟气处理工程,不论多大容量机组均可采用此塔及配套工艺进行烟气脱硫。
六、设备选型及结构设计
我公司联合各专业设计院及大专院校,联合开发了多类别脱硫塔《承载力专业计算程序软件》。可根据脱硫塔的结构、尺寸、风载荷、地震载荷等条件对其壁厚及节点进行设计校荷,并采用专业《玻璃钢缠绕铺层设计软件》进行缠绕铺层设计,使脱硫塔的力学结构达到较好的使用要求。《塔器流体力学计算程序软件》则保证了脱硫塔的反应状态在较优状态。为了使工程设计人员对您的工程进行设计选型,请用户方提供详细数据与我公司技术人员联系。
