5、石膏法脱硫+湿法催化脱硝工程
作者:admin   发布日期:2013-8-13 15:18:13   点击:3928

小型锅炉、链条锅、手烧锅炉、取暖锅炉、工厂小型锅炉、燃气锅炉、燃煤锅炉等专用型:脱硫除尘器点击进入

一、石膏法脱硫+湿法催化脱硝简介

 石灰石(石灰)-石膏法脱硫是湿法脱硫的一种,是目前世界上应用范围广、工艺技术成熟的标准脱硫工艺技术。是当前国际上通行的大机组火电厂烟气脱硫的基本工艺。它采用价廉易得的石灰石或石灰作脱硫吸收剂,石灰石经破碎磨细成粉状与水混合搅拌成吸收浆液,当采用石灰粉为吸收剂时,石灰粉经消化处理后加水制成吸收剂浆液。在吸收塔内,吸收浆液与烟气接触混合,烟气中的硫化物与浆液中的氢氧化钙进行化学反应被脱除,亚硫酸钙在氧化池中与氧反应产物为石膏。脱硫后的烟气经除雾器除去带出的细小液滴,经换热器加热升温后排入烟囱。脱硫石膏浆经脱水装置脱水后回收。由于吸收浆液循环利用,脱硫吸收剂的利用率很高。近几年来,这一脱硫工艺在工业锅炉和垃圾电站上得到了广泛应用。
随着我国对环境保护的日益重视,烟气脱硝系统应用也逐渐展开,目前电站烟气脱硝系统主要采用的是选择性催化还原(Selective Catalytic Reduction)烟气脱硝工艺,因本工艺系统复杂、投资大、运行成本高,因此其应用受到了一定的限制,尤其一些中小型企业,更是没有能力上SCR脱硝装置,针对这种情况,我公司与院校共同开发出湿法脱硝净化装置,可有效地治理氮氧化物,并具有投资小、占地少、运行管理方便、运行费用低等特点。
二、石灰石(石灰)-石膏法烟气脱硫工艺
锅炉引风机排出的原烟气由增压风机经除尘后进入脱硫系统,通过GGH(气体加热器)进行热交换后烟气进入吸收塔。在吸收塔内,原烟气自下而上通过塔身,遇喷淋系统喷出的雾状石灰石浆液逆流混合,脱硫后的净烟气经喷淋系统上部的除雾器除去烟气携带的雾滴后从吸收塔进入GGH,经过GGH换热升温后经烟囱排出。
洗涤液吸收烟气中的二氧化硫后落入吸收塔下部的氧化池,二氧化硫与石灰反应生成亚硫酸钙,被均布在池底的氧化装置送入的空气进一步氧化成稳定的硫酸钙。
工艺原理如下:
1、吸收过程:(吸收塔中进行)
SO2+H2O  →  H++HSO3-        HSO3- +H+    →   2H++SO32-
CaO+H2O  →  Ca(OH)2         Ca(OH)2+2H++SO32-   →    CaSO3+H2O
2、氧化过程(主要在氧化槽中进行)
2SO32-+O2   →  2SO42-       2HSO3-+O2  →  2HSO4-
3、结晶过程
Ca2++SO42-+2H2O  →  CaSO4.2H2O
总的化学反应方程式:
    2CaCO3+H2O+2SO2====2CaSO3•1/2H2O+2CO2
    2CaSO3•1/2H2O+O2+3H2O====2CaSO4•2H2O
氧化池中部分混合溶液被抽吸送入水力旋流器,经旋流浓缩后送入真空带式压滤机,进一步滤出水分,制成工业石膏(CaSO4•2H2O)。氧化池中低PH值的混合液部分被送入脱硫吸收塔料浆循环池,与新投入的脱硫液充分混合,经水泵输送到喷淋层,吸收烟气中的二氧化硫,进行下一个循环。
  脱硫剂(石灰或石灰石粉剂)由汽车送入脱硫剂贮仓中,使用时由计量装置通过螺旋混料机送入脱硫剂熟化装置中,按比例制成一定浓度的石灰乳液,自流进入脱硫剂贮液箱中。
 三、石灰石(石灰)-石膏法烟气脱硫工艺特点
(1)  本工艺技术成熟,装置运行可靠。
(2)  适应性强,适应低、中、高硫煤烟气。
(3)  吸收剂资源丰富,成本低廉。
(4)  吸收塔入口采用气--水换热装置,保证了入塔的温度降至90℃以下。
(5)  吸收塔采用可靠的喷淋设计,保证脱硫液的均匀喷淋;该技术塔内传质稳定、气液接触充分,可保证系统的稳定运行,达到好的脱硫效果。
(6)  采用喷嘴布置形式,其中120°喷嘴布置在喷淋层内圈,90°喷嘴布置在喷淋层外围。如此布置可对整个塔体有效横截面(烟气分布横截面)进行充分合理地覆盖,覆盖率达到200%以上,横截面喷淋量均匀,气液接触面积与接触几率大,有效提高了脱硫效率。
 四、湿法催化脱硝净化工艺说明
湿法脱硝净化工艺是由俄罗斯门捷列夫化学工艺学院等单位联合开发,可以采用湿法去除NOX,该工艺操作采用的吸收液PH值为中性.对设备无腐蚀作用, NOX的脱除率与烟气浓度无关。
该工艺采用一定比例的次氯酸钠、双氧水、高锰酸钾、硝酸等强氧化剂作为催化剂,将一氧化氮催化成为二氧化氮,并采用还原剂将氮氧化物转换为对环境无毒无害的产物,可以直接排放到大气中。
反应如下:
2NO+ O 2→ 2N O2
实践表明,该工艺具有脱硝效率高,投资低,操作简单等优点,具体如下:
①此脱硝工艺不像SCR选择性催化还原法一样设备庞大、运行费用高;具有简便易行、效果显著的特点。
② 投资和运行费用低,方便管理。
③无二次污染产生。
④结构紧凑,占地少,操作简便,造型美观;
⑤塔体独特的结构设计及工艺控制,使塔内件和管线不会产生堵塞现象。
⑥适用于各种锅炉烟气脱硝。
五、石膏法脱硫+湿法催化脱硝工艺组成
石膏法脱硫+湿法催化脱硝工艺,整套系统由以下子系统组成:
石灰石浆液制备系统
石膏脱水系统
SO2吸收系统
脱硫剂循环系统
脱硫石膏提取与利用
烟气系统
余热回收装置
湿法催化脱硝系统
防腐及保温

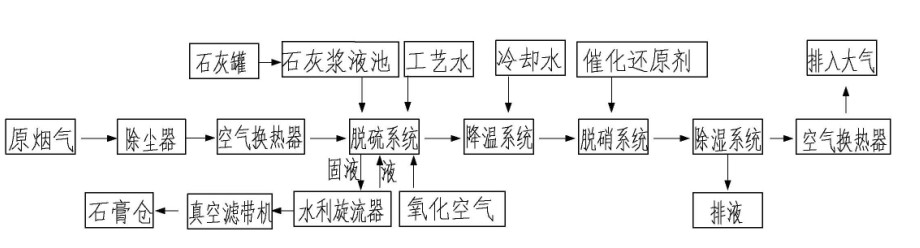

 六、石膏法脱硫+湿法催化脱硝工艺流程图

 七、石膏法脱硫+湿法催化脱硝工艺选型说明

为了使工程设计人员精确合理设计选型工程各项配置,请用户方提供锅炉及燃料的相关数据。我方设计人员将根据用户提供的数据做科学而精确设计。

 八、石膏法脱硫+湿法催化脱硝工艺使用领域

燃料燃烧是大气环境中二氧化硫、氮氧化物、烟尘等污染物的主要来源。从煤的消耗量来看:煤炭在我国能源消费中的比例保持在70%左右,从煤的使用方式上看:煤炭消费量的80%直接用于燃烧,其中燃煤电厂燃煤量占煤炭消耗量的50%以上,其它大中小型工业锅炉也占了一定比例,本工艺主要应用于燃煤、燃油的锅炉烟气处理工程,不论多大容量机组均可采用此工艺进行烟气脱硫脱硝。
